Derek Ringan Kaku

Rumah / Produk / Sistem Derek Ringan / Derek Ringan Kaku
  • Derek Ringan Kaku

Derek Ringan Kaku

Produk

Mengangkat, menggabungkan, atau memindahkan beban yang relatif ringan secara manual tidak hanya memakan waktu tetapi juga menuntut fisik. Jib crane kami yang dipasang di toko, dikombinasikan dengan berbagai kerekan, membantu Anda menangani berbagai macam benda kerja dengan cepat dan mudah serta menempatkannya dengan lembut dan tepat. Hal ini secara signifikan mengurangi waktu penyiapan dan penghentian, sehingga menghilangkan waktu yang terbuang untuk menunggu derek bengkel. Keuntungan lain dari jib crane yang dipasang di kolom dan dinding meliputi:

Cocok untuk pengangkatan vertikal dan penanganan beban yang ringan dan cepat

Pengoperasian yang sederhana, aman, dan andal

Kapasitas angkat hingga 10.000 kg

Instalasi mudah menggunakan perangkat keras perakitan yang disertakan dalam sistem.

PRAV：Derek Ringan AluminiumBERIKUTNYA：Sistem Derek KBK
  • Spesifikasi
  • Tentang TBM
  • Hubungi Kami

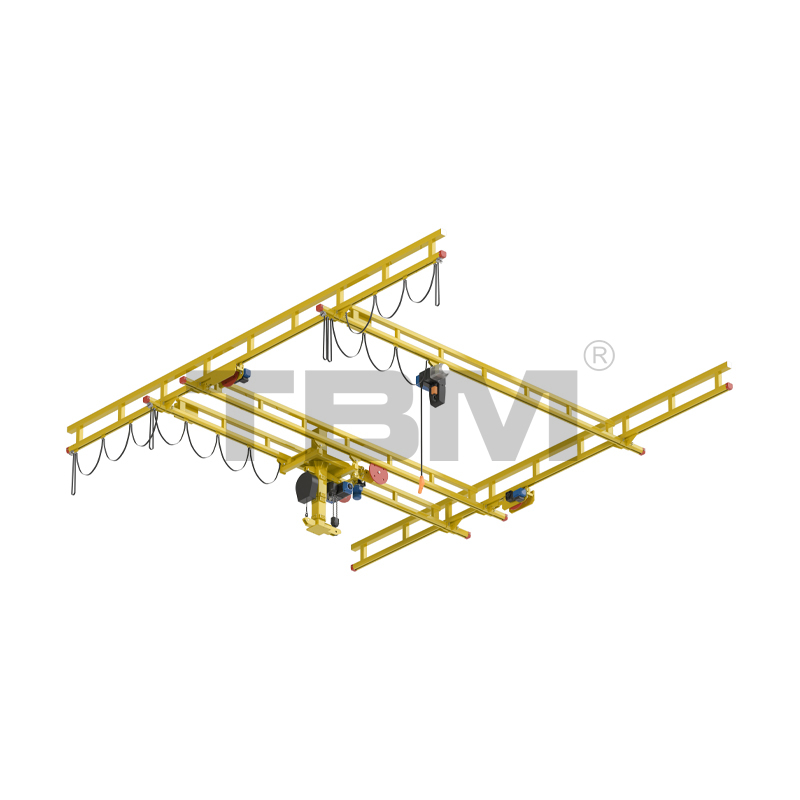

Struktur lintasan yang kaku adalah tipe rangka. Tiga penampang lintasan dasar dapat digabungkan untuk menciptakan berbagai konfigurasi rangka. Ini dapat disesuaikan untuk mengakomodasi berbagai beban dan bentang dengan menyesuaikan faktor-faktor seperti ukuran tali busur atas, anggota jaring, dan tali busur bawah (track). Kapasitas beban tinggi, bentang besar, stabilitas luar biasa, dan tampilan menarik dari struktur rangka telah membuat derek track kaku semakin populer di industri pengangkatan ringan dan kecil.

Berikut ini adalah beberapa opsi struktural yang umum:

Seri Model Jarak titik gantung S/mm Beban/KG Tinggi rangka/mm
Seri 60 SRR0263 S≤6300 250 255
SRR0276 6300 250 315
SRR0291 7600 250 365
Seri 75 SRR0563 S≤6300 500 280
SRR0576 6300 500 355
SRR0591 7600 500 430
Seri 90 SRR1063 S≤6300 1000 335
SRR1076 6300 1000 390
SRR1091 7600 1000 460
SRR2063 S≤6300 2000 460
SRR2076 6300 2000 510
SRR2091 7600 2000 560
Catatan: Seri 60, seri 75, dan seri 90 mengacu pada tinggi penampang lintasan.

KOMPONEN CRANE KAKU

RHT02/05/10/20 Troli Balok Utama
█Troli balok utama digunakan untuk mekanisme pengangkatan gantung, dll. Rodanya terbuat dari nilon berkekuatan tinggi dan memiliki kemiringan yang sesuai, sehingga dapat menyesuaikan dengan tapak rel, memastikan kelancaran pengoperasian dan pemusatan otomatis. Sayap yang ditekuk di kedua ujungnya mencegah troli terjatuh secara tidak sengaja dari lintasan, sehingga memastikan keamanan penuh.

Model Beban/KG Jalur yang berlaku
RHT02 250 60
RHT05 500 75
RHT10 1000 90
RHT20 2000 90
Catatan: Troli RHT20 adalah troli ganda plus versi koneksi troli RHT10

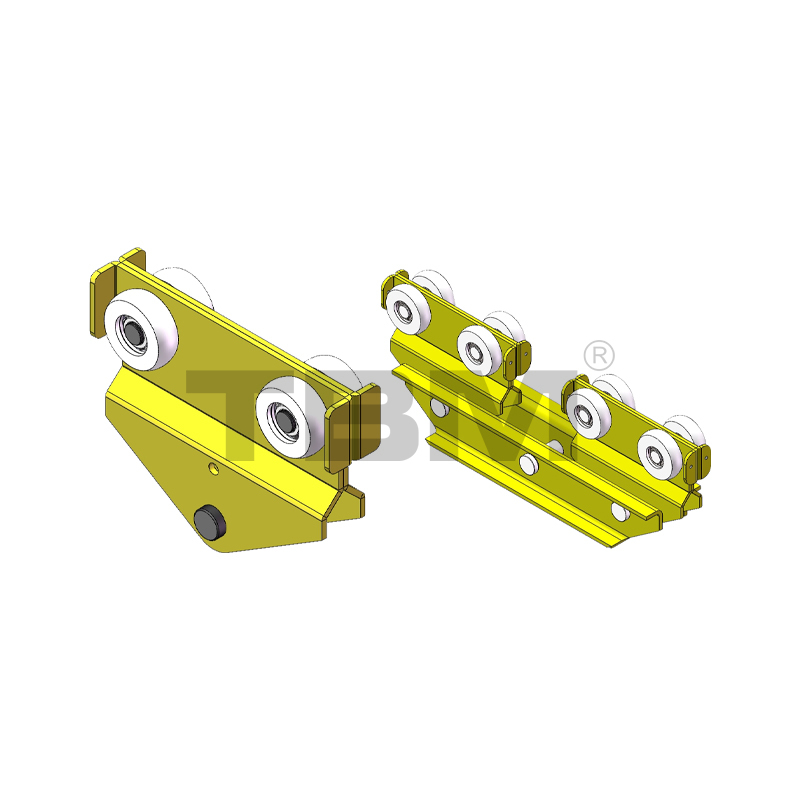

RET02/02L/05/05L/10/10L/20L Troli Rel Girder Tunggal
■Menghubungkan rel ke balok utama. Sambungan kaku ini memastikan balok utama tetap tegak lurus terhadap rel selama pergerakan, sehingga kedua sisi balok bergerak secara serempak tanpa terpuntir.

Model Beban/KG Jalur yang berlaku Catatan
RET02 250 60 seri Panjang balok utama ≤6,5m
RET02L 250 60 seri Panjang balok utama ≤6,5m
RET05 500 75 seri Panjang balok utama ≤6,5m
RET05L 500 75 seri Panjang balok utama ≤6,5m
RET10 1000 90 seri Panjang balok utama ≤6,5m
RET10L 1000 90 seri Panjang balok utama ≤6,5m
RET20L 2000 90 seri -
Catatan: L stands for extended type. Under the condition of 2000KG, all rail trolleys are extended type.

Troli Rel Girder Ganda RET60D/75D/90D
Dalam konstruksi balok ganda, troli balok ujung diintegrasikan untuk memastikan jarak yang konsisten antara kedua balok.

Model Beban/KG Jalur yang berlaku
RET02D 250 60 seri
RET05D 500 75 seri
RET10D 1000 90 seri
RET20D 2000 90 seri

Gantungan Lacak
■Digunakan untuk menghubungkan tali bagian atas dan balok melintang rangka dengan aman. Ukuran dan ketebalan pelat penjepit konektor track bervariasi tergantung beban.

Model Catatan
RLP02 Berlaku untuk 60 rel seri
RLP05 Berlaku untuk 75 rel seri
RLP10 Berlaku untuk 90 rel seri

Konektor Lacak
Tiga model konektor track untuk seri 60, 75, dan 90 adalah:
RRC02/05/10
[Konektor antara dua rel tetap yang berdekatan. Sesuaikan sekrup di atas untuk memastikan sambungan yang mulus antara kedua rel tetap, sehingga troli dapat lewat dengan lancar.]

Batas Akhir Lacak
Tiga model track end cap untuk seri 60, 75, dan 90 adalah:
REKAM 02/05/10
■ Penutup ujung track digunakan untuk mencegah masuknya debu dan benda asing serta mempercantik tampilan.

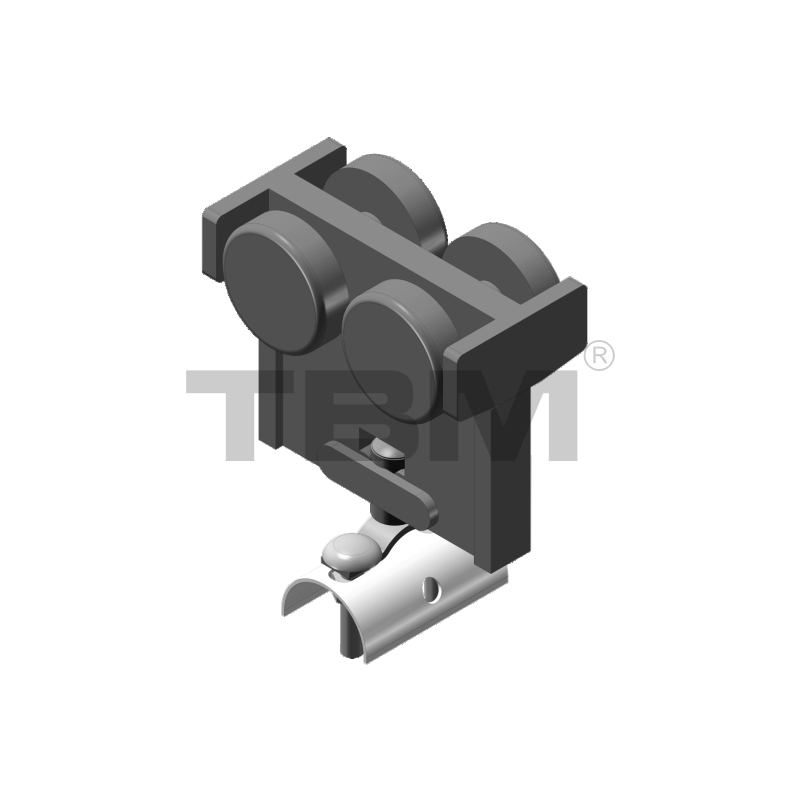

Katrol Kabel
Digunakan untuk menangguhkan dan menarik kabel saat balok utama atau kerekan sedang bergerak.
Katrol Kabel RCTO1
Penjepit Terminal Kabel RCE01

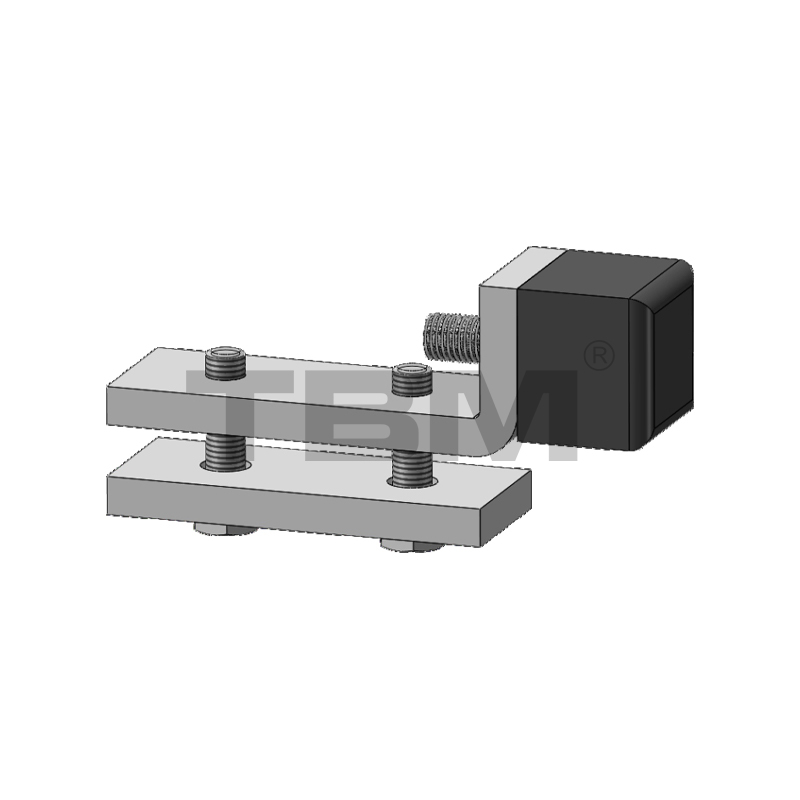

Pemberhentian Eksternal
■Kompatibel dengan ukuran track 60, 75, dan 90, Model: RAS01
■Posisi berhenti yang dapat disesuaikan berdasarkan area pengoperasian lintasan.

RHT02D/05D/10D/20D Rangka Troli Girder Ganda
■Jarak tengah girder ganda default adalah 700mm (dimensi khusus tersedia berdasarkan permintaan).
Rangka troli gelagar ganda mendistribusikan beban kerekan secara merata ke dua balok utama.

Perlindungan Sekunder
Untuk mencegah situasi yang tidak terduga, perangkat proteksi sekunder dipasang pada setiap rel tetap, setiap balok utama, dan setiap kerekan. Mereka dikategorikan sebagai berikut:

Model Nama Catatans/Default Size
RDP-R Lacak perlindungan sekunder Tali Kawat Panjang 1m
RDP-G Perlindungan sekunder sinar utama Tali Kawat Panjang 1m
RDP-H Perlindungan sekunder kerekan Tali Kawat Panjang 1m

Troli listrik
Ketika mode perjalanannya adalah listrik, balok utama dan unit penggerak kerekan.
Motor bisa dipilih dari merek dalam negeri atau impor.
[Kecepatan perjalanan default: 5-20m/mnt (kecepatan ganda frekuensi variabel)]

Model Catatans
MERAH01 Motor standar merek premium
MERAH02 Motor jahit kelas atas/lainnya
MERAH03 Motor penggerak servo khusus

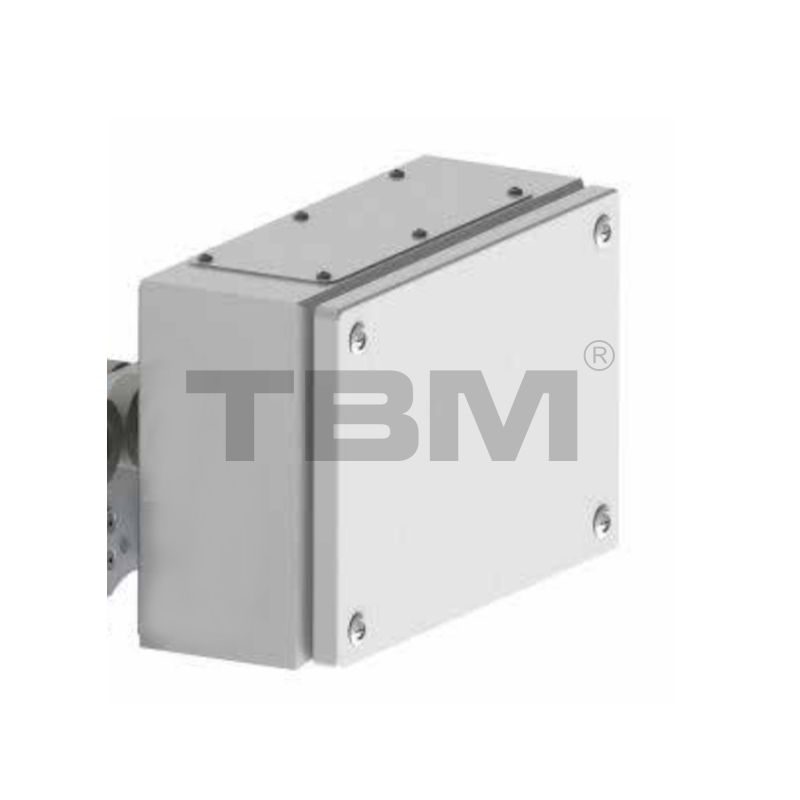

Kotak Kontrol Listrik
■Unit kontrol untuk mengemudikan kendaraan. Tergantung pada kebutuhan pelanggan, konfigurasi yang dipilih mungkin berbeda.
Konfigurasi kontrol default adalah frekuensi variabel.

Model Catatans
REB01 Konfigurasi standar: komponen merek domestik premium
REB02 Komponen merek impor kelas atas
REB03 Konfigurasi penggerak servo yang disesuaikan

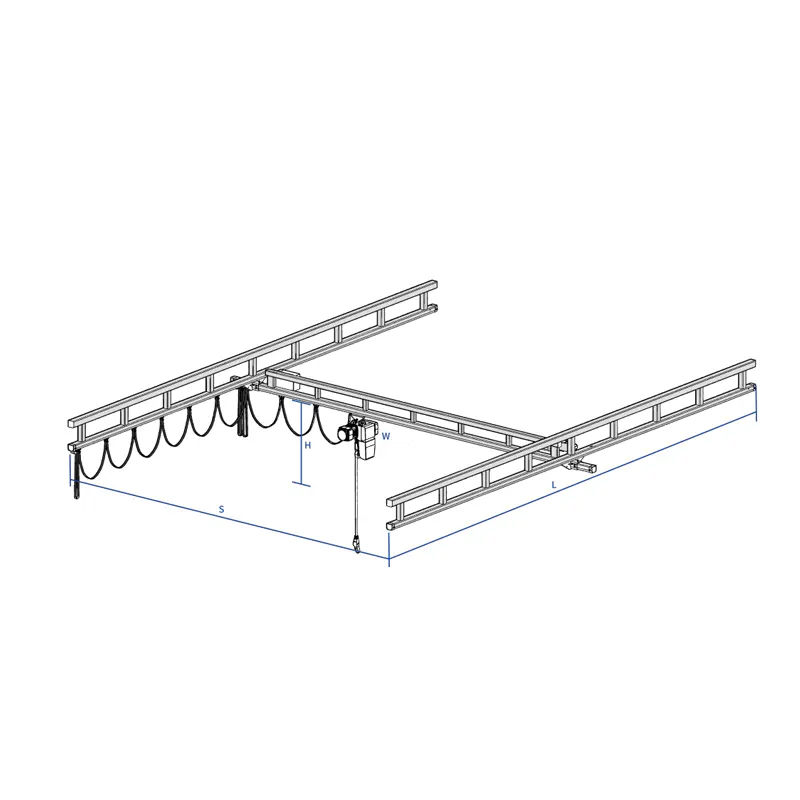

MASUKAN PELANGGAN

·Muat w
Beban satu balok utama, beban seluruh rangka

·Panjang Rel L
Mengacu pada panjang rel tetap di kedua sisi.

·Girder Span S
Mengacu pada jarak pusat-ke-pusat antara dua rel tetap. Standarnya adalah 250mm.

·Tinggi Balok H
Ketinggian kerekan troli balok utama (untuk struktur berdiri bebas, biasanya dihitung dari titik penyangga tanah atau kolom).

· Cakupan Kait
Karena ukurannya, peralatan tersebut memiliki titik buta tertentu. Pengguna harus mempertimbangkan persyaratan cakupan kait yang sebenarnya. Selain itu, jarak aman harus disediakan untuk pemasangan dan pengoperasian peralatan, yang mungkin sedikit berbeda dari dimensi ruang.

·Jenis Struktural dan Metode Pengendalian Operasi
Tipe struktural mengacu pada tipe berdiri bebas (ketebalan pondasi) atau tipe tersuspensi. Balok utama bisa tunggal, ganda, atau teleskopik, dan jumlah serta beban yang diperlukan juga disertakan. Metode pengoperasian meliputi pengoperasian troli dan troli secara manual, sepenuhnya elektrik, atau elektrik. Metode catu daya termasuk kabel datar, busbar, atau C-rail. Metode kontrol termasuk kontrol pegangan dan kontrol jarak jauh.
