Derek Ringan Aluminium

Rumah / Produk / Sistem Derek Ringan / Derek Ringan Aluminium
  • Derek Ringan Aluminium

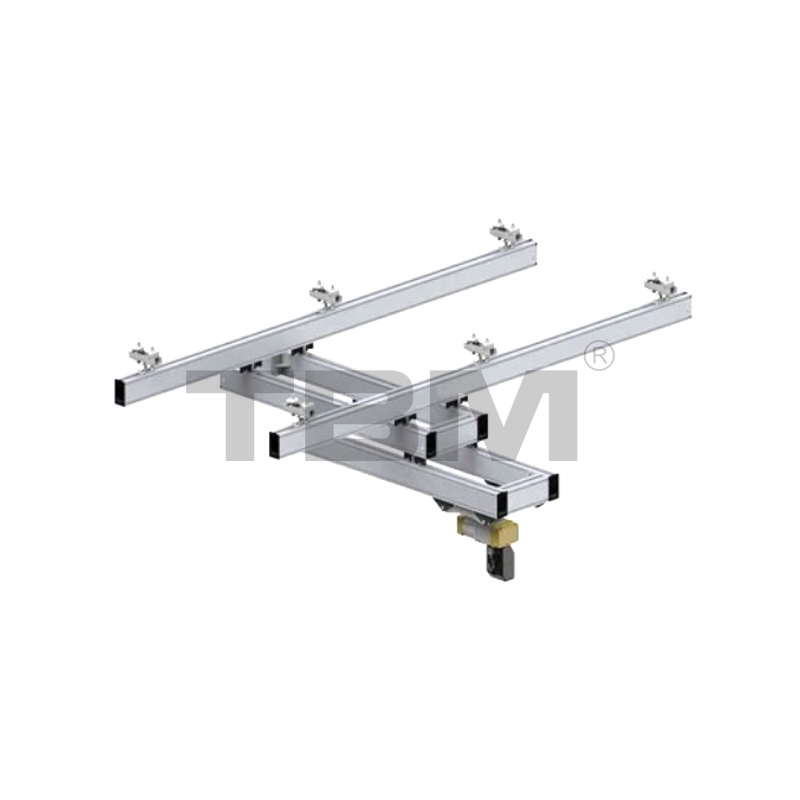

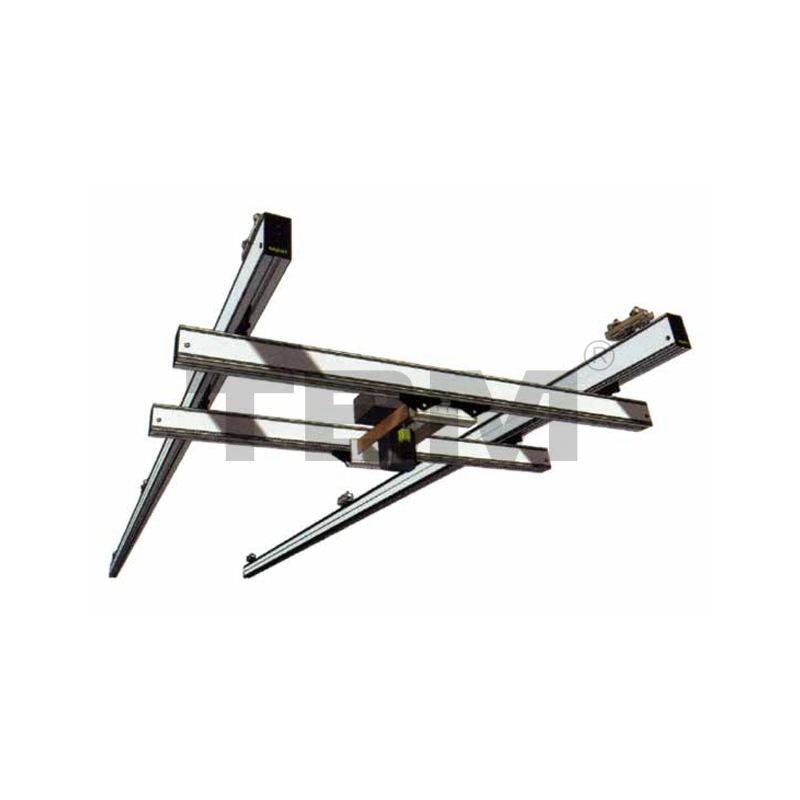

Derek Ringan Aluminium

Produk

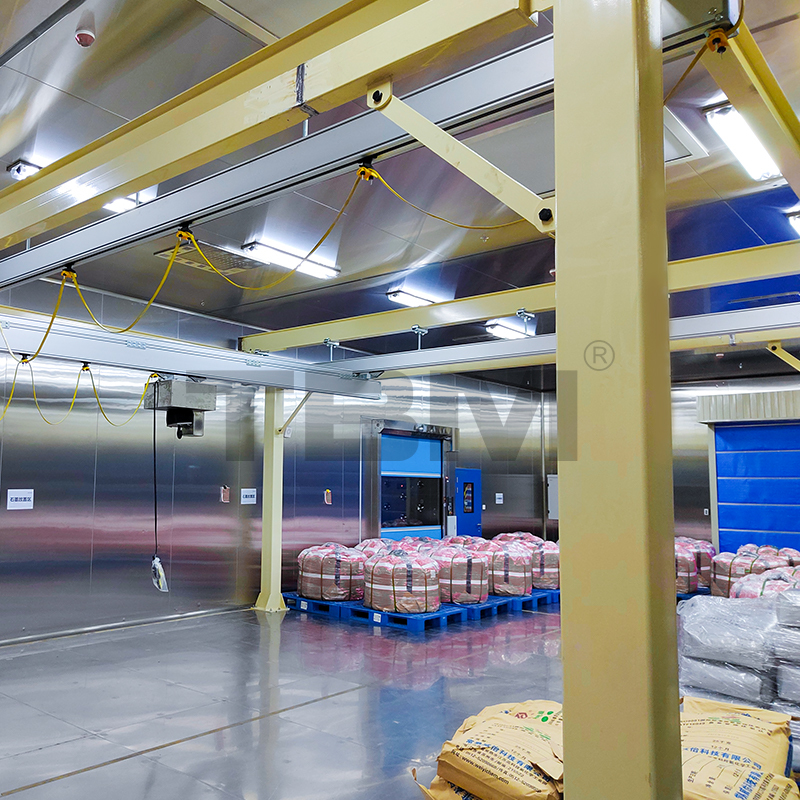

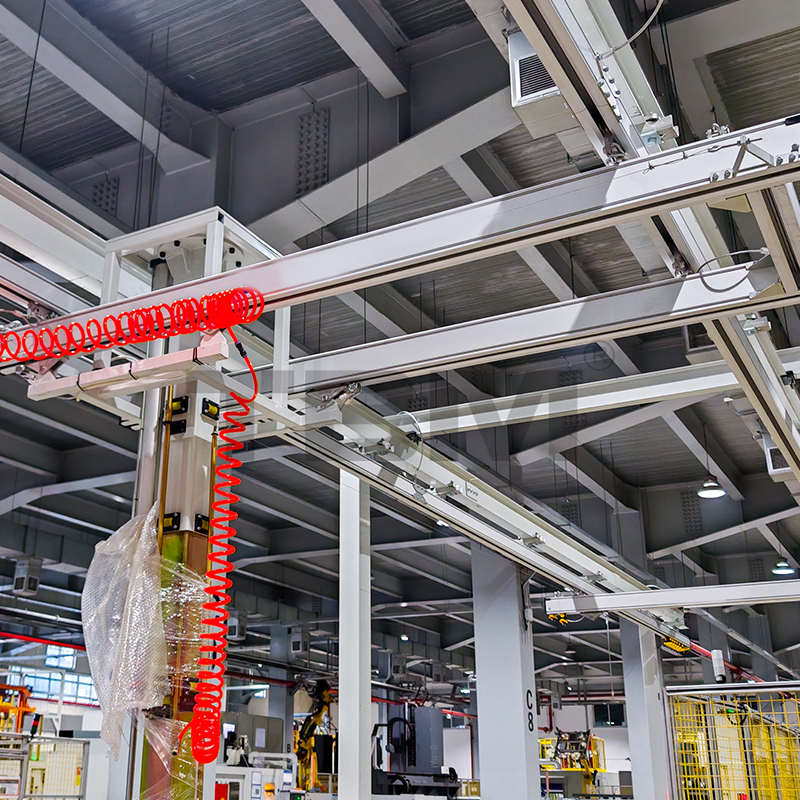

Ada lima spesifikasi trek paduan aluminium yang berbeda. Profil paduan aluminium dan komponen struktural yang diproses secara presisi mudah dipasang, modular, dan menjaga pengoperasian lebih lancar. Desain track paduan aluminium yang disegel ringan namun memiliki kekuatan lentur yang tinggi dan ketahanan aus yang lebih baik. Karena perlakuan pelapisan listrik permukaan positif dan sifat anti-korosinya sendiri, struktur ini digunakan di bengkel bersih dan jalur produksi otomotif, makanan, dan operasi titik. Bobot diri yang lebih ringan menjadi faktor yang patut dipertimbangkan.

Track paduan aluminium telah menjalani perawatan anodisasi dan anti korosi, dengan ketahanan aus yang baik, kekuatan lentur yang tinggi, ringan, ketahanan gesekan rendah (50% lebih ringan dari track tradisional KBK), desain modular, pemasangan mudah, 5 model untuk dipilih, suspensi rel tunggal, balok tunggal, balok ganda, balok teleskopik, kombinasi berdiri sendiri dan struktur lain untuk dipilih. Metode pemasangan sambungan yang fleksibel dan kaku bersifat opsional, dan sambungan track tersambung dengan mulus. Kebisingan pengoperasian manual/listrik rendah, dan roda nilon membuat lintasan menjadi rendah. Ini berjalan dengan tenang dan lancar, cocok untuk bentang yang lebih besar.

PRAV：Gantri Seluler DerekBERIKUTNYA：Derek Ringan Kaku
  • Spesifikasi
  • Tentang TBM
  • Hubungi Kami

Modus Berkendara

Manual/Listrik/Semi-otomatis

Kapasitas Angkat

250/500/1000/2000kg

Ketik

Monorel/balok tunggal/balok ganda/multi-dukungan

Panjang Rel Tetap

Dapat disesuaikan

Ketinggian Angkat

Dapat disesuaikan

Perangkat Pengangkat

Hoist/Penyeimbang Pneumatik/Derek Cerdas

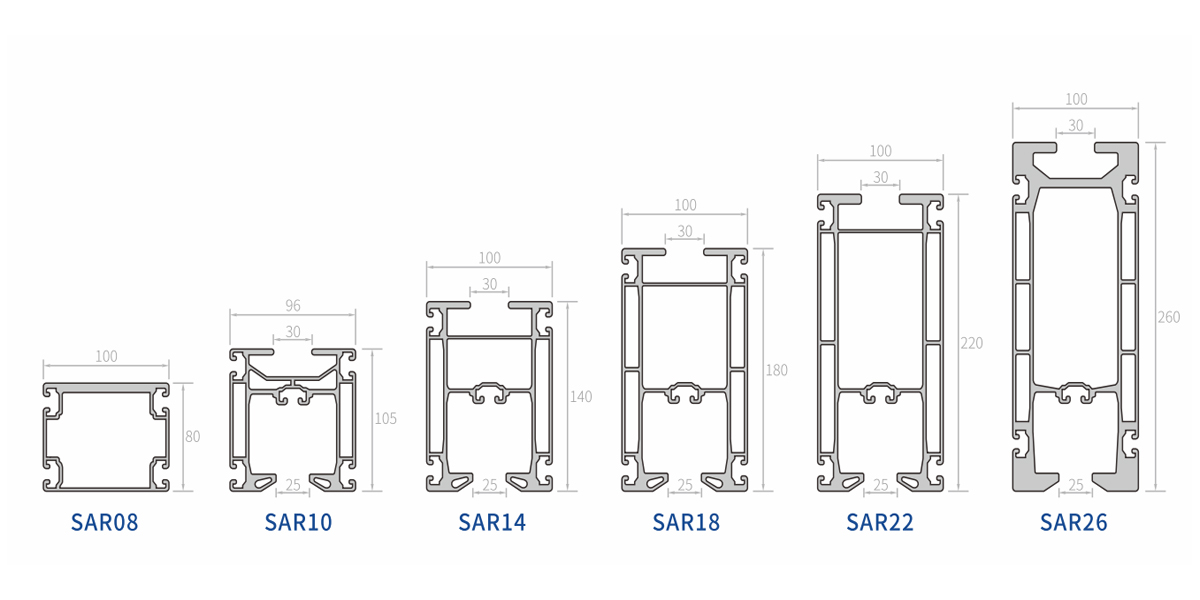

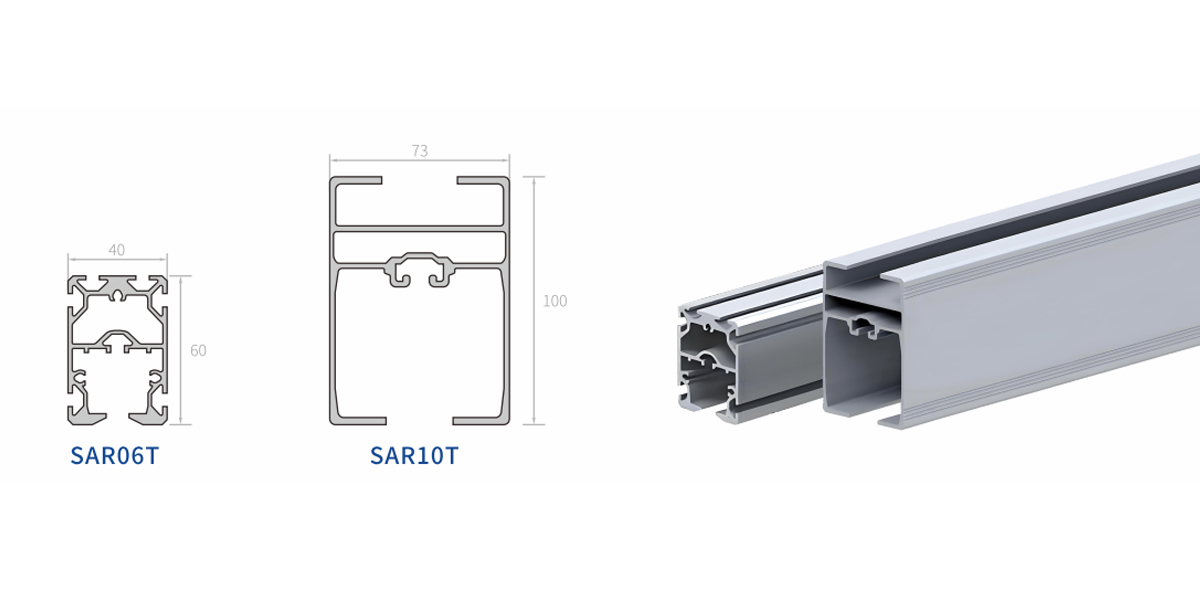

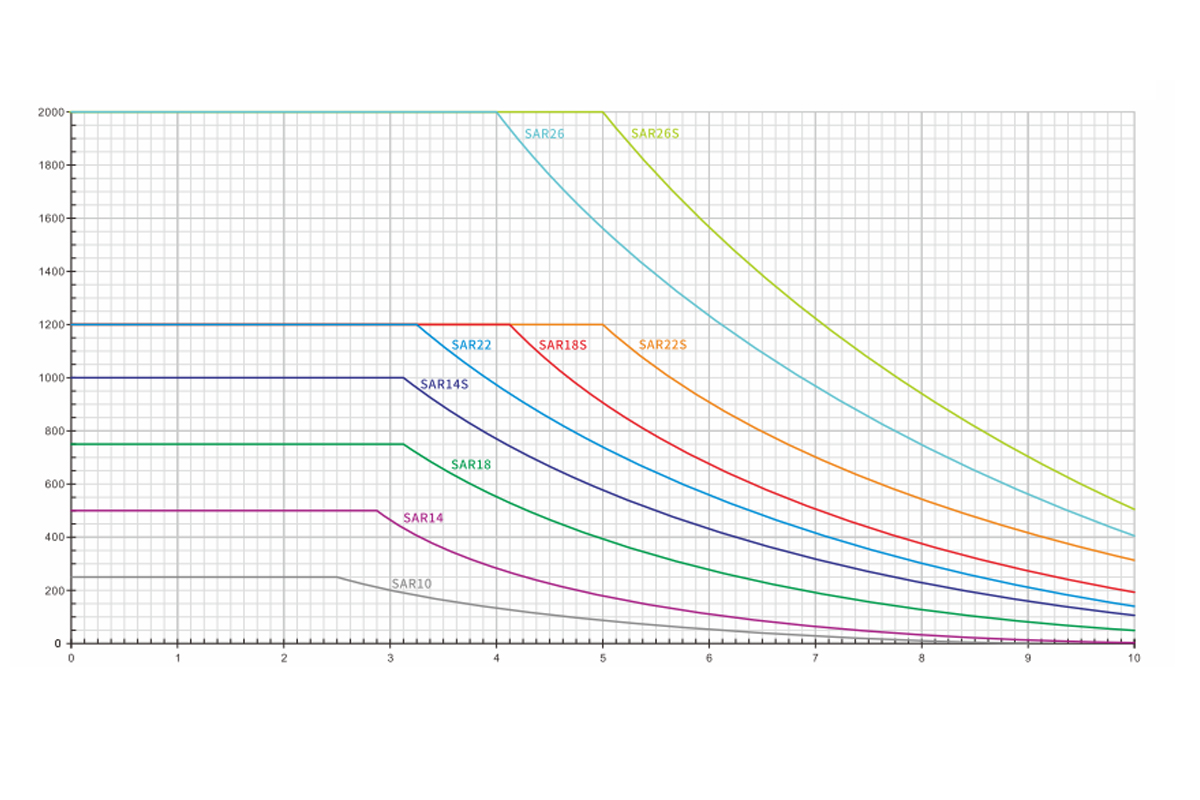

Model Deskripsi Berat dalam meter Momen inersia luas Modulus lentur
SAR08 Aluminium, dianodisasi 4.1KG/m 152cm^4/202cm^4 30cm^3/40cm^3
SAR10 Aluminium, dianodisasi 5.3KG/m 233cm^4/209cm^4 42cm^3/44cm^3
SAR14 Aluminium, dianodisasi 7.4KG/m 600cm^4/330cm^4 85cm^3/67cm^3
SAR18 Aluminium, dianodisasi 8.9KG/m 1206cm^4/433cm^4 132cm^3/85cm^3
SAR22 Aluminium, dianodisasi 10,5KG/m 2183cm^4/520cm^4 203cm^3/112cm^3
SAR26 Aluminium, dianodisasi 17,5KG/m 5398cm^4/851cm^4 407cm^3/179cm^3

KOMPONEN CAHAYA ALUMINIUM

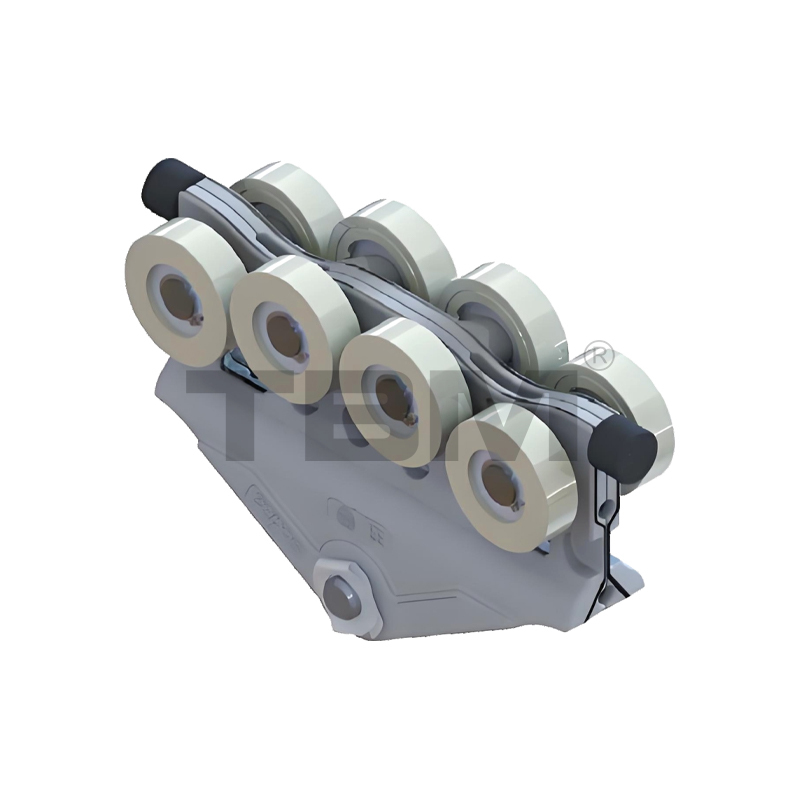

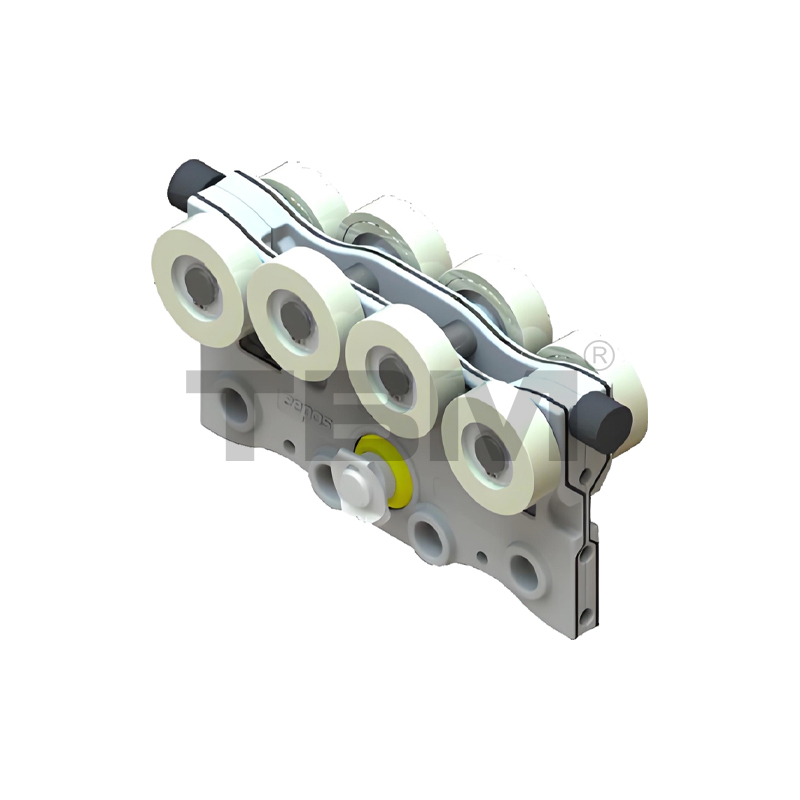

Troli Lintasan AETO1
■ Troli dibuat dari bahan nilon berkekuatan tinggi dan tahan aus agar dapat meluncur dengan mulus dan pengoperasian yang mudah.
■ Dua baris roller atas dan bawah memberikan perlindungan terhadap pencongkelan dan ketidaksejajaran.

Spesifikasi Memuat Catatan
AET01 ≤500KG Versi standar die-cast
AET02 ≤500KG Versi standar palsu
AET03 ≤600KG Versi kekuatan tinggi palsu

Katrol Balok Utama AHT01/02 (Aluminium Cor/Tempa, Segitiga)
■ Troli dibuat dari bahan nilon berkekuatan tinggi dan tahan aus agar dapat meluncur dengan mulus dan pengoperasian yang mudah. Two rows of upper and lower rollers provide pry-resistant and anti-bias protection.

Spesifikasi Memuat capacity Catatan
AHT01 ≤500KG Versi standar die-cast
AHT02 ≤500KG Versi standar palsu
AHT03 ≤600KG Versi kekuatan tinggi palsu

Titik Pengangkatan Track Fleksibel ALP1510F
■ Titik pengangkatan fleksibel umumnya digunakan dalam sistem lintasan. Sambungan antara bagian bawah titik angkat dan pelat flensa menggunakan struktur bola. Struktur fleksibel ini memberikan kapasitas menahan beban yang tinggi.

■Gaya inersia yang dihasilkan ketika balok utama atau kerekan bergerak dan membentur ujungnya memungkinkan terjadinya sedikit goyangan pada rel tetap.
Catatan: Ukuran lain tersedia berdasarkan permintaan. Harap pastikan Anda mengonfirmasi pilihan titik pengangkatan saat melakukan pemesanan untuk menghindari komplikasi yang tidak perlu selama pemasangan di tempat.

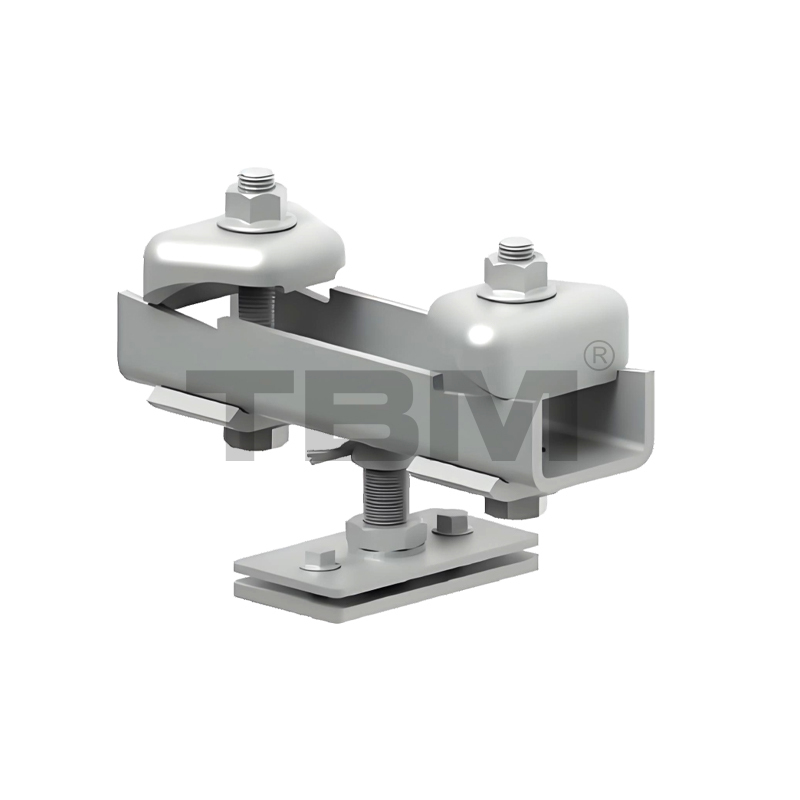

Titik Pengangkatan Rel Kaku ALP1510R
■Titik pengangkatan yang kaku biasanya digunakan untuk aplikasi seperti manipulator dan balok teleskopik yang memerlukan gaya ke atas. Karena sifat strukturalnya, mereka mencegah seluruh mesin bergetar saat digunakan. Saat ini, tipe titik pengangkatan default kami adalah kaku.

Catatan: Ukuran lain tersedia berdasarkan permintaan. Harap pastikan Anda mengonfirmasi pilihan titik pengangkatan saat melakukan pemesanan untuk menghindari komplikasi pemasangan yang tidak perlu.

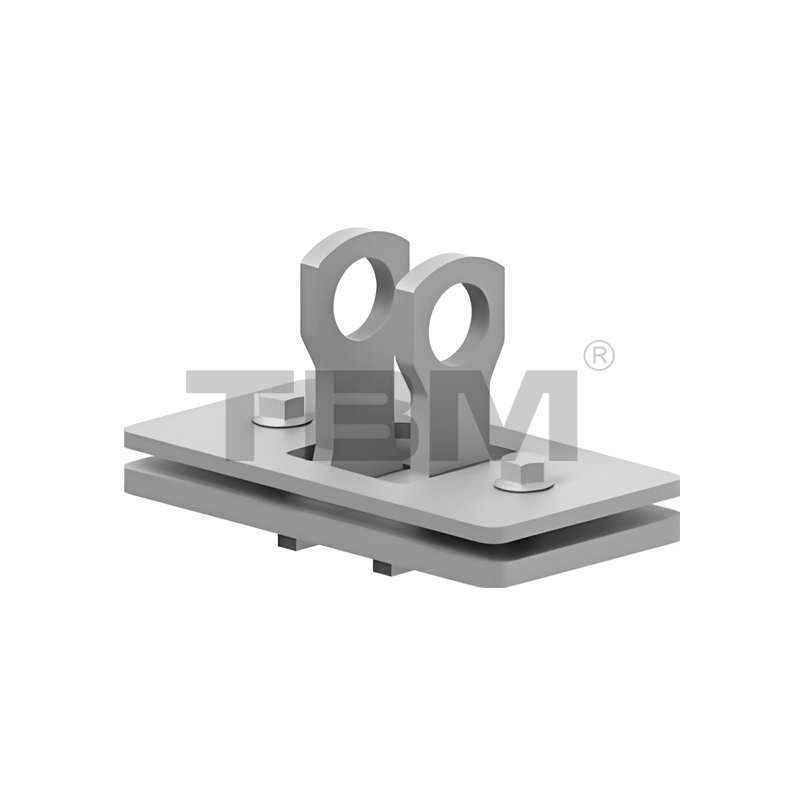

Lug Pengangkat Rel AGL90 (90°)
■ Metode penyambungan balok utama dan troli rel.
■ Kapasitas muatan tunggal: 600 kg
■ Balok utama dihubungkan ke rel tetap dengan sudut 90°.

Cincin Pengangkat Track AGL360 (360°)
■Cincin memiliki anak tangga melengkung di bagian bawah untuk ayunan yang fleksibel. Hal ini terutama digunakan untuk menghubungkan titik pengangkatan balok utama dalam konfigurasi troli tandem.

■Sebuah cincin pengangkat tunggal memiliki kapasitas beban 1000 kg dan diproduksi menggunakan lapisan satin merah.

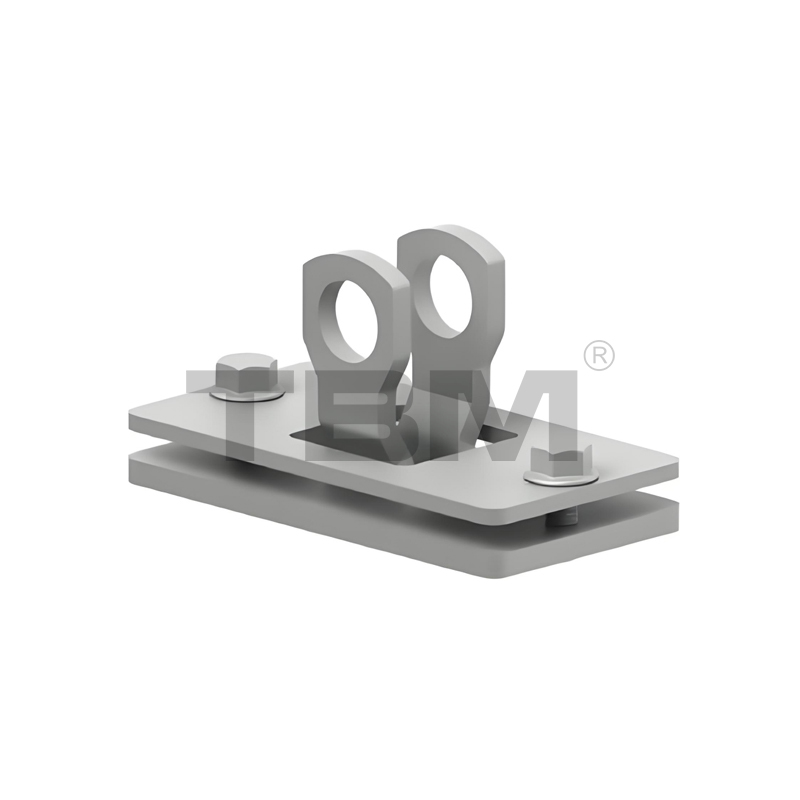

Lug Pengangkat Rel AGL00 (0°)
■Menghubungkan balok utama ke troli rel.
■Kapasitas beban tunggal: 600 kg
■Balok utama dihubungkan ke rel tetap dengan sudut 0°.
■Umumnya digunakan untuk mengangkat lug pada rel bawah balok teleskopik.

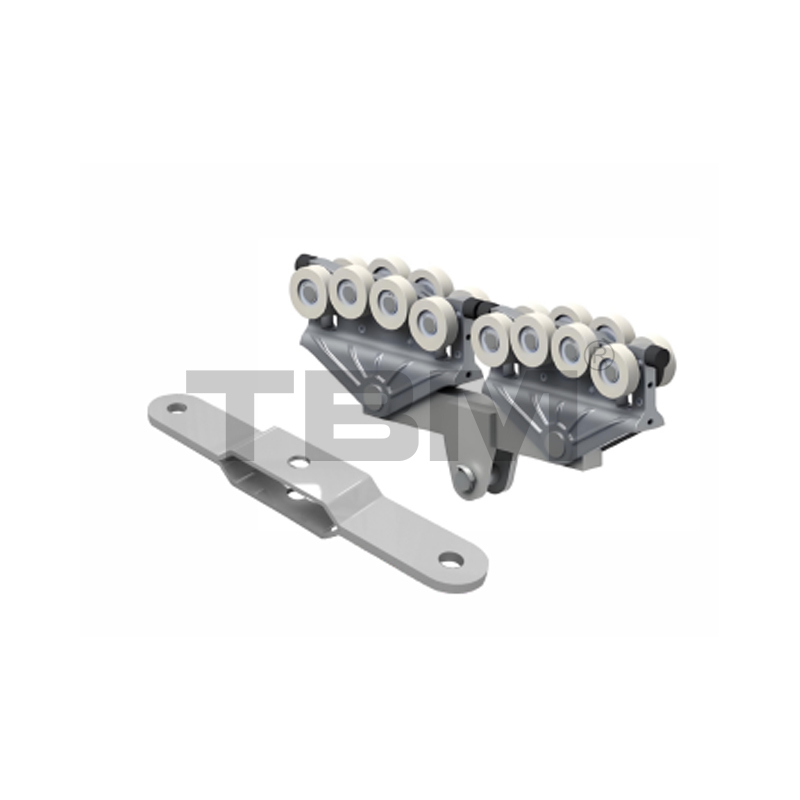

Pelat Konektor Troli Tandem ATCO1
■ Untuk muatan melebihi 500 kg atau bentang lebih dari 6 meter, diperlukan sistem troli tandem. Sistem ini menawarkan peningkatan kapasitas beban dan jangkauan aplikasi yang lebih luas.

Konektor Rel ARCO1
■ Rel yang panjang memerlukan beberapa rel untuk disambung menjadi satu. Konektor rel terpisah empat bagian memungkinkan penggunaan universal di seluruh rentang rel.

Pelat Konektor Rel Penguat ACS01
■Saat memperkuat balok utama, jarak antara rel balok utama dan pelat konektor rel penguat tidak boleh melebihi 1500mm.

AFS01 Tetap Berhenti
■ Kait di ujung lintasan mencegah troli tergelincir keluar lintasan.

AAS01 Berhenti yang Dapat Disesuaikan
■ Penghenti yang dapat disetel dimasukkan ke dalam takik pada rongga bagian dalam rel, sehingga memungkinkan penyesuaian posisi berhenti secara sewenang-wenang.

AMS01 Perhentian Bergerak Menengah
■ Pemberhentian Bergerak Antara (Intermediate Movable Stops) adalah pemberhentian yang dapat dipindahkan antara dua balok yang berdekatan pada aplikasi multi-girder. Mereka mencegah kedua balok berada terlalu berdekatan dan berpotensi menyebabkan benturan antara kerekan dan benda kerja.

Batas Akhir Lacak

■Penutup ini menutup ujung lintasan, mencegah debu dan benda asing masuk ke lintasan dan memberikan estetika dekoratif.

Spesifikasi Memuat capacity Catatan
AEC10 SAR10 Plastik/Aluminium
AEC14 SAR14 Plastik/Aluminium
MEA18 SAR18 Plastik/Aluminium
AEC22 SAR22 Plastik/Aluminium
AEC26 SAR26 Plastik/Aluminium

Perlindungan Sekunder ADP-R/G/H
■Untuk mencegah situasi yang tidak diharapkan, kami telah memasang perangkat perlindungan sekunder pada setiap rel tetap, setiap balok utama, dan setiap kerekan.

Mereka dikategorikan sebagai berikut:

Nama Model Catatan
Lacak perlindungan sekunder ADP-R Tali kawat panjang 1 meter
Perlindungan sekunder sinar utama ADP-G Panjang tali kawat 0,4 meter
Perlindungan sekunder kerekan ADP-H Panjang tali kawat 0,4 meter

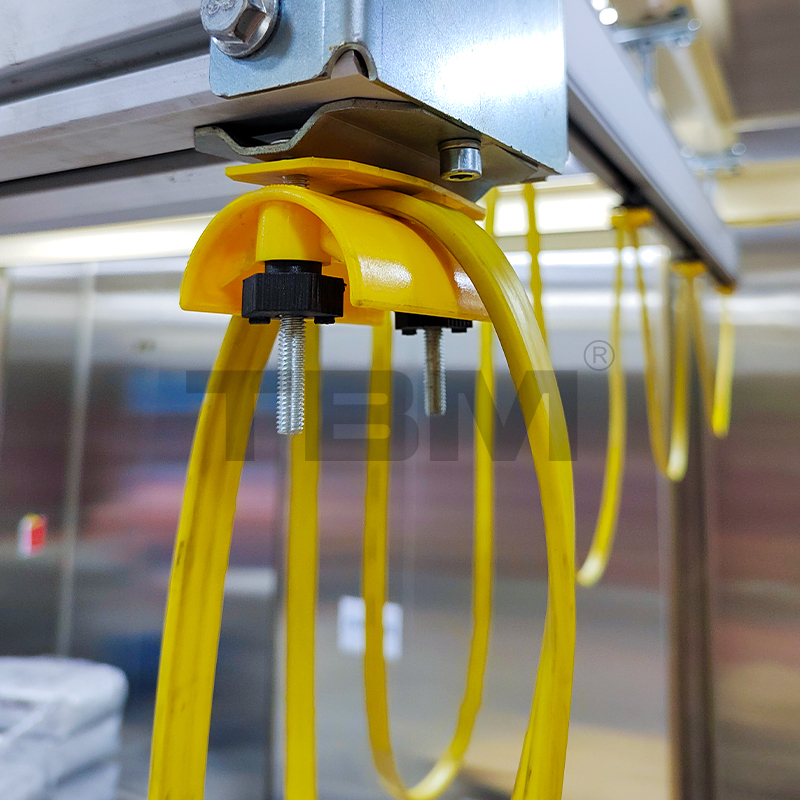

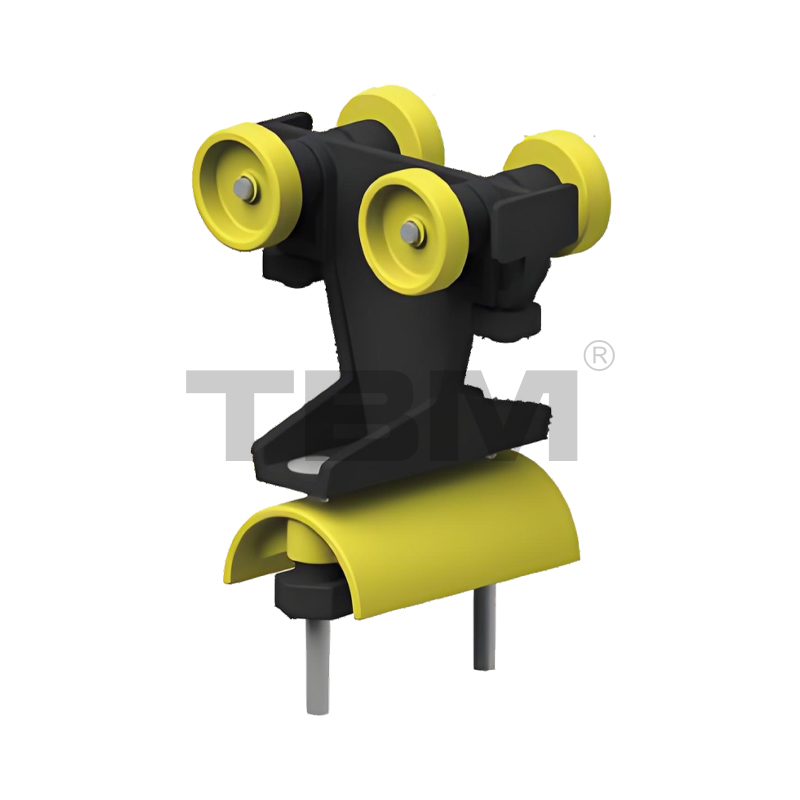

Troli Kabel/Tabung ACT01/AAT01
■Ini adalah katrol perjalanan yang digunakan untuk menahan kabel atau tabung ketika ditarik sepanjang lintasan.

Penjepit Ujung Kabel/Tabung ACE01/AAE01
■Perangkat ini mengamankan kabel atau tabung ke ujung trek.

Braket Penarik Kabel/Tabung ACH01/AAH01
■Digunakan untuk mengamankan dan menarik kabel/tabung saat berjalan di atas rel atau katrol kerekan.

Braket Tali Kawat AWS01
■ Digunakan untuk mengamankan dan mengencangkan tali kawat yang digunakan untuk menggantung selang udara spiral.

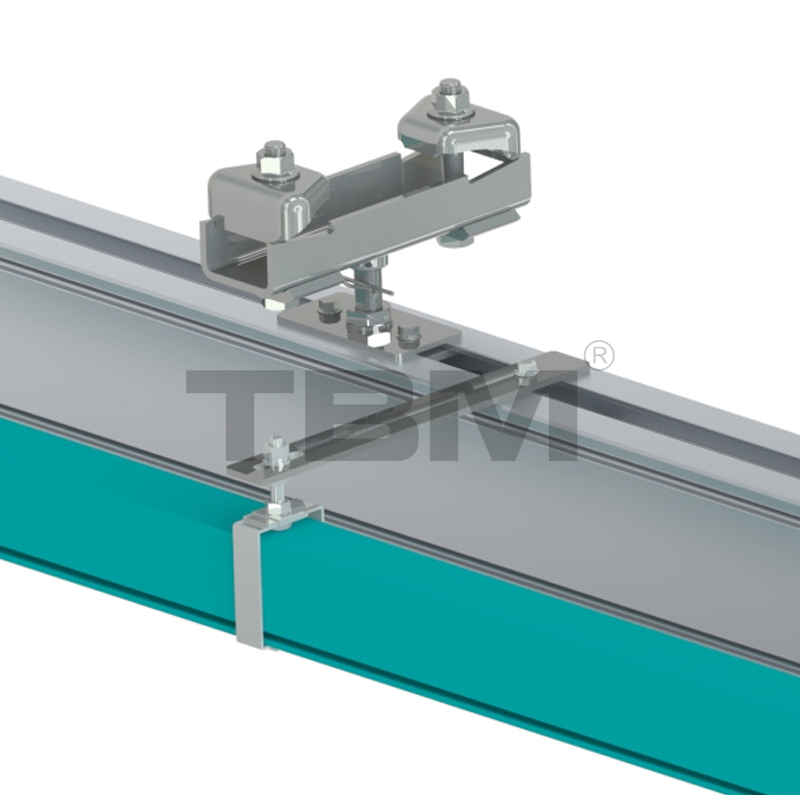

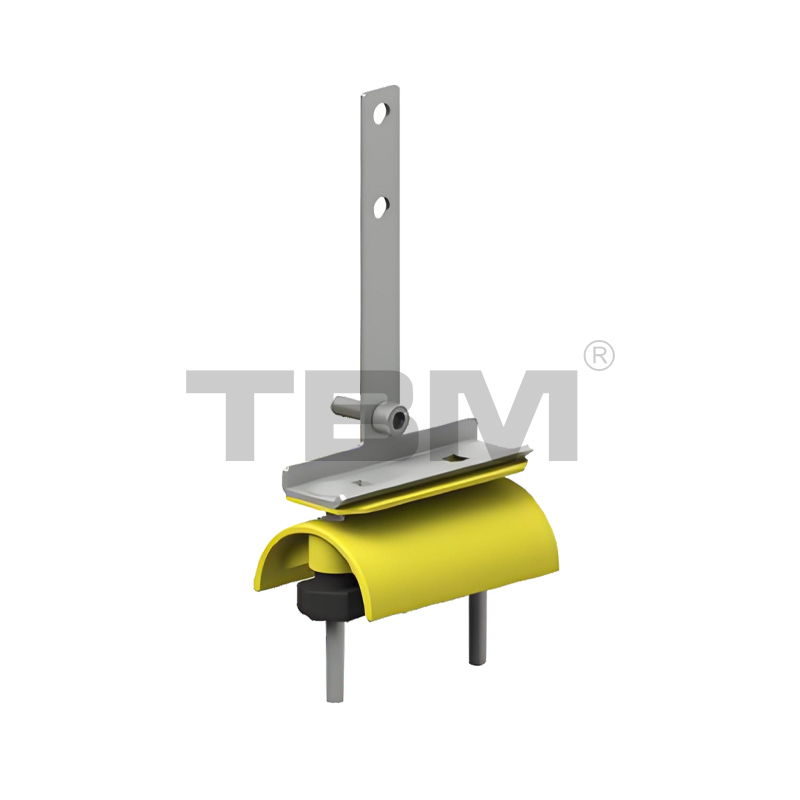

Braket Busbar ASS01
■Braket gantung untuk busbar listrik, dengan penyesuaian fleksibel.

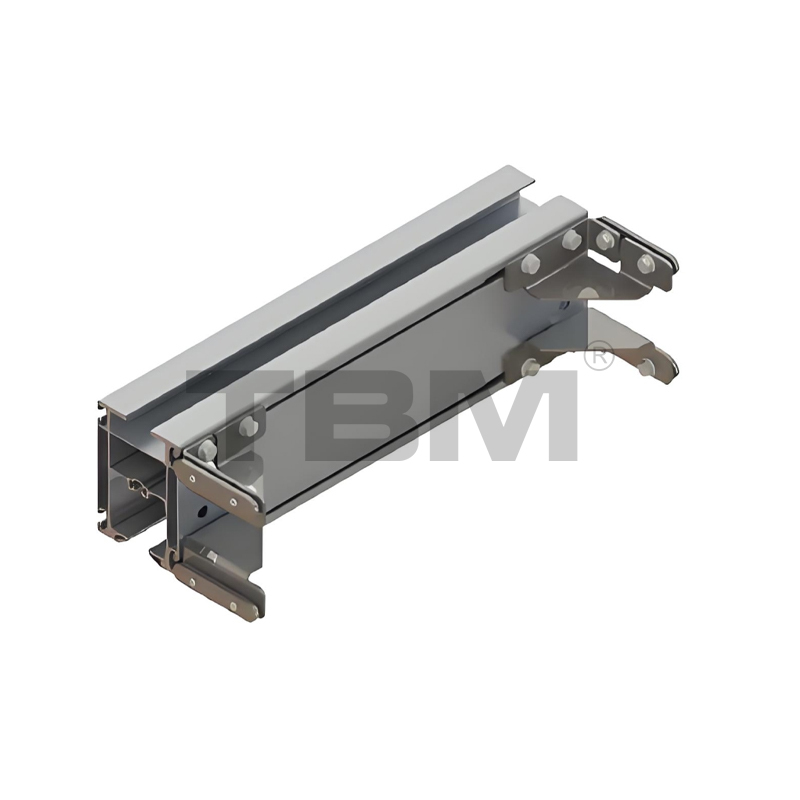

Konektor Spacer Girder Ganda ACD01
■Digunakan untuk menghubungkan dan mengamankan track spacer pada kedua ujung struktur balok ganda. Empat bagian terpisah kompatibel dengan semua track spacer.

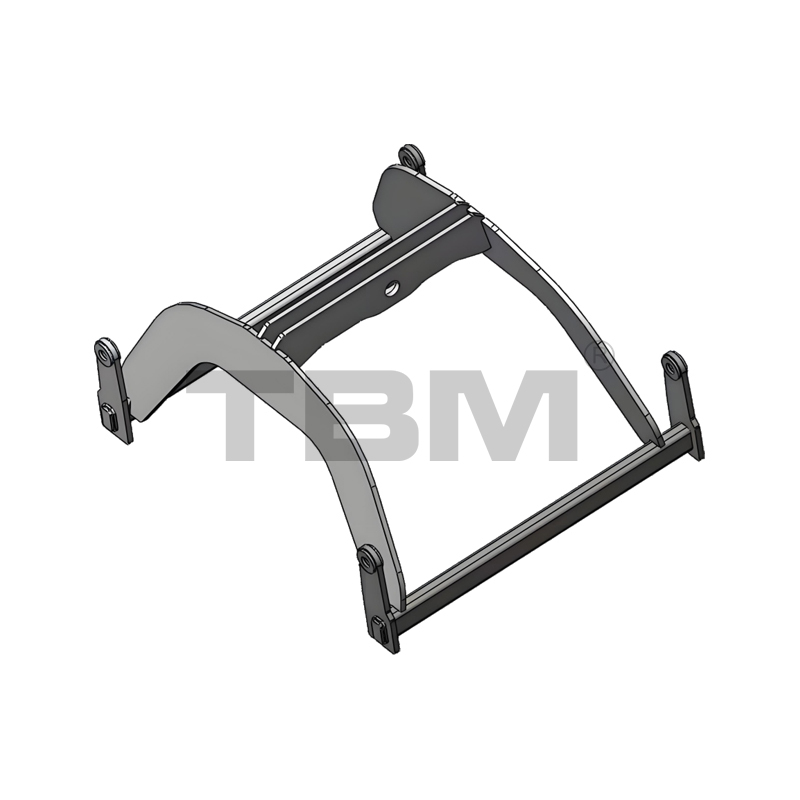

Rangka Troli Girder Ganda ATC01
■ Rangka troli ini digunakan untuk memasang kerekan pada struktur balok ganda. Jarak default antara kedua balok adalah 700mm.
■ Jika balok ganda dipasang pada struktur lengan-T atau manipulator, tersedia struktur rangka troli lainnya.

Modul Pengangkat Girder Utama ALM10

■Digunakan untuk mengangkat rel gelagar utama, menurunkan ruang kepala secara keseluruhan dan menambah ketinggian pengangkatan.

Model Orbit yang sesuai
ALM10 SAR10
ALM14 SAR14
ALM18 SAR18
ALM22 SAR22
ALM26 SAR26

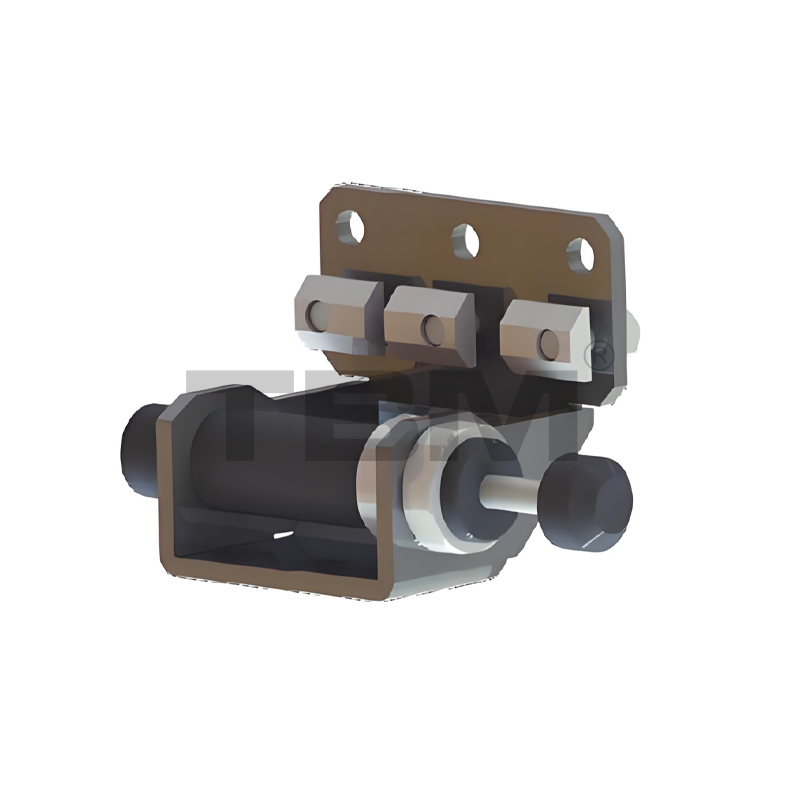

Penyangga Akhir AEB01

■Dirancang untuk meredam benturan katrol rel atau katrol kerekan sesaat akibat inersia, sehingga mengurangi benturan pada lintasan dan struktur keseluruhan.

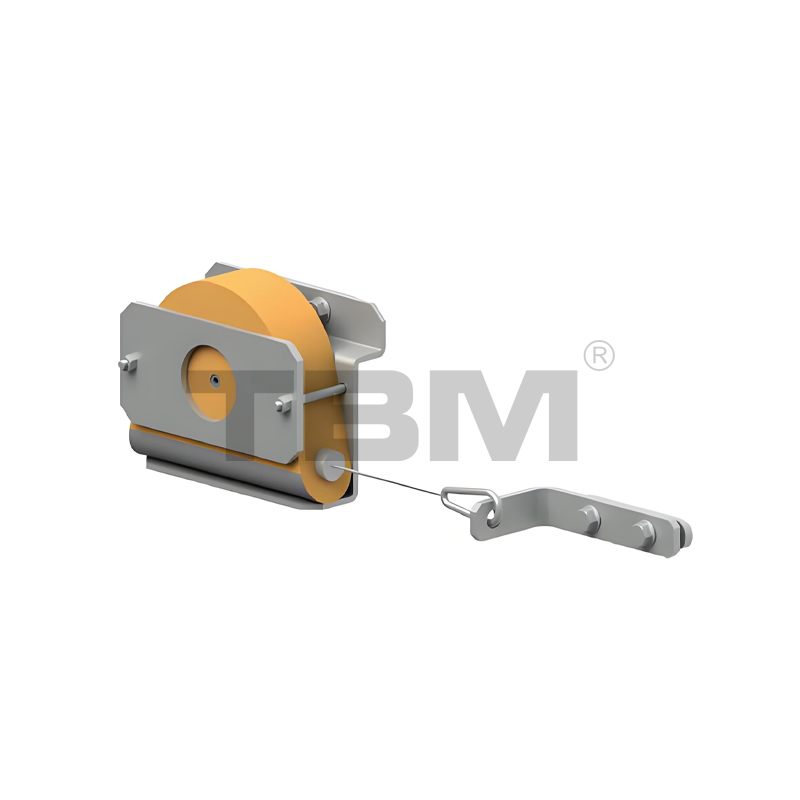

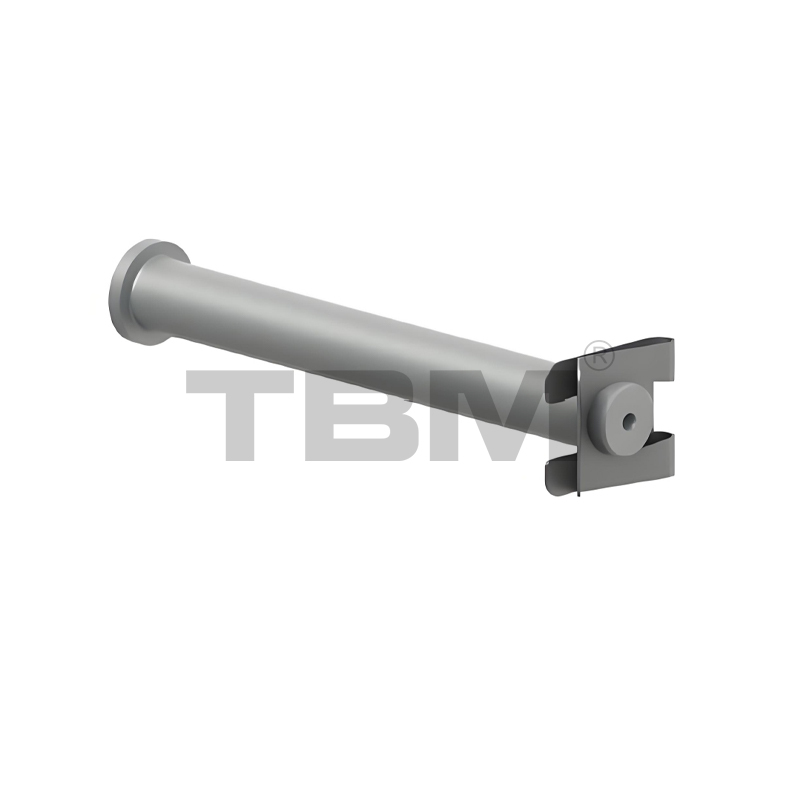

Perangkat Pantulan Sinar Teleskopik ABT01
■ Perangkat ini secara aktif memantulkan kembali jalur yang menjorok saat sinar teleskopik sedang digunakan, memastikan sinar yang menjorok selalu berada di jalur atas untuk mencegah tabrakan yang tidak disengaja.

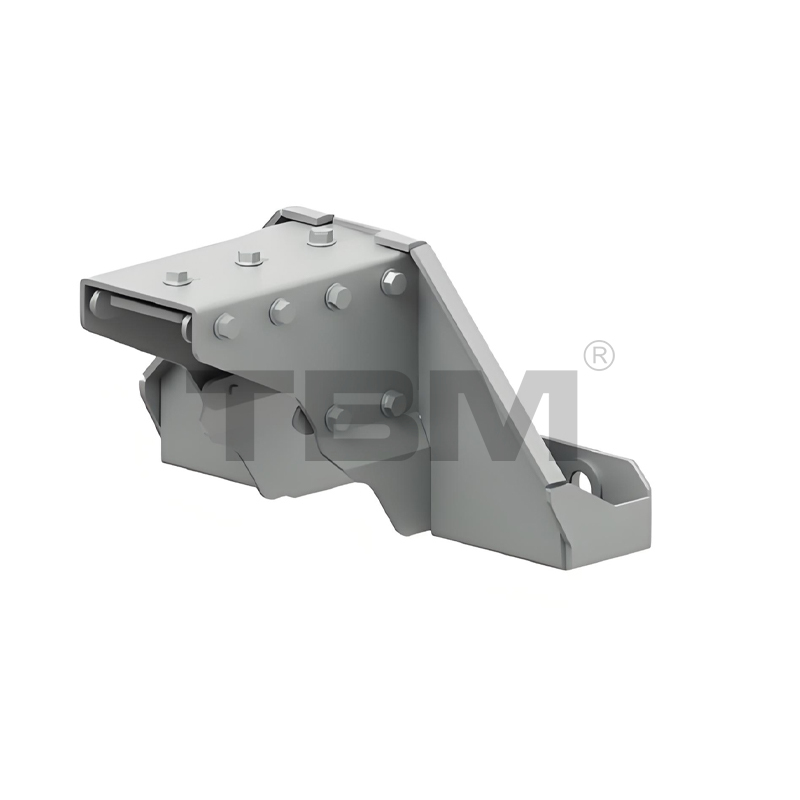

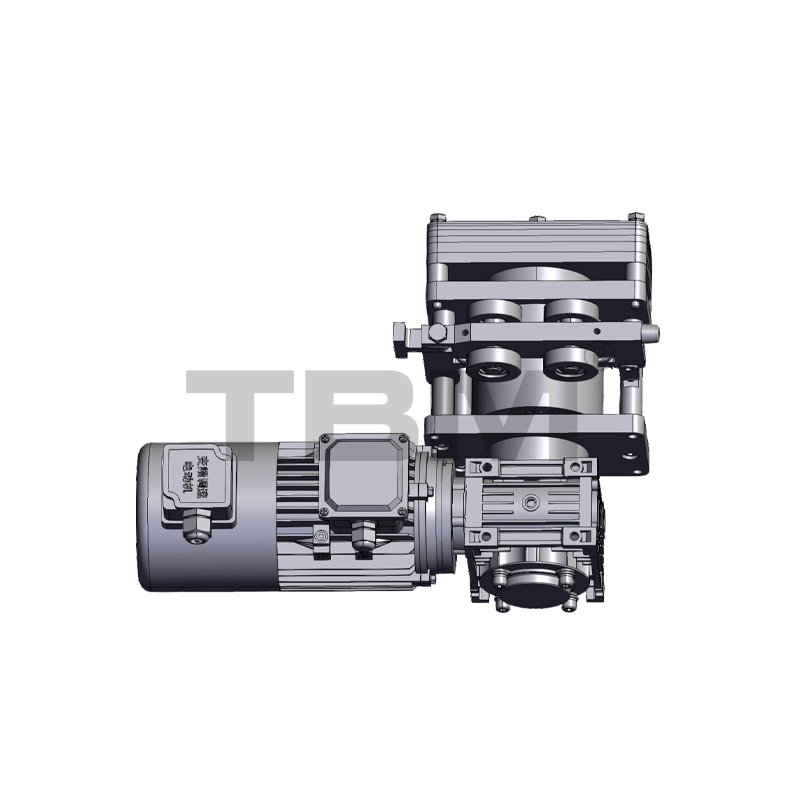

Troli Listrik AEDO1
■ Jika mode perjalanannya adalah listrik, balok utama dan unit penggerak kerekan. Motor bisa dipilih dari merek dalam negeri atau impor.
■ Kecepatan perjalanan default: 5-20m/mnt (kecepatan ganda frekuensi variabel)

Model Catatan
AED01 Motor standar merek premium
AED02 Motor jahit kelas atas/lainnya
AED02 Motor penggerak servo khusus

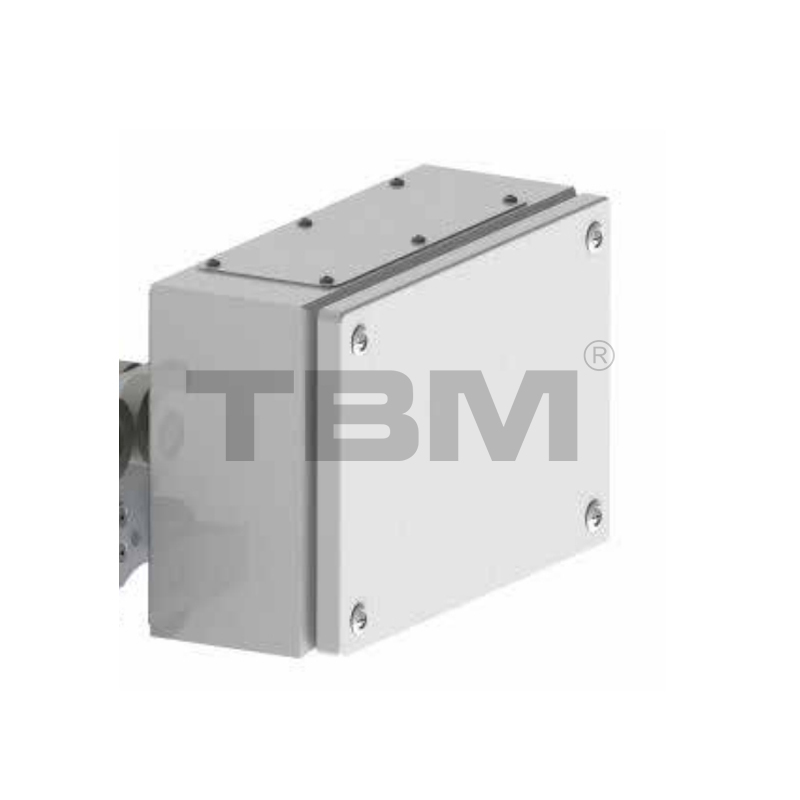

Sistem Kontrol Elektronik AEB01
■ Unit kendali penggerak. Tergantung pada kebutuhan pelanggan, konfigurasi yang dipilih mungkin berbeda.
■ Sistem kendali default adalah frekuensi variabel.

Model Catatan
AEB01 Konfigurasi standar: komponen merek domestik premium
AEB02 Komponen merek impor kelas atas
AEB03 Konfigurasi penggerak servo yang disesuaikan

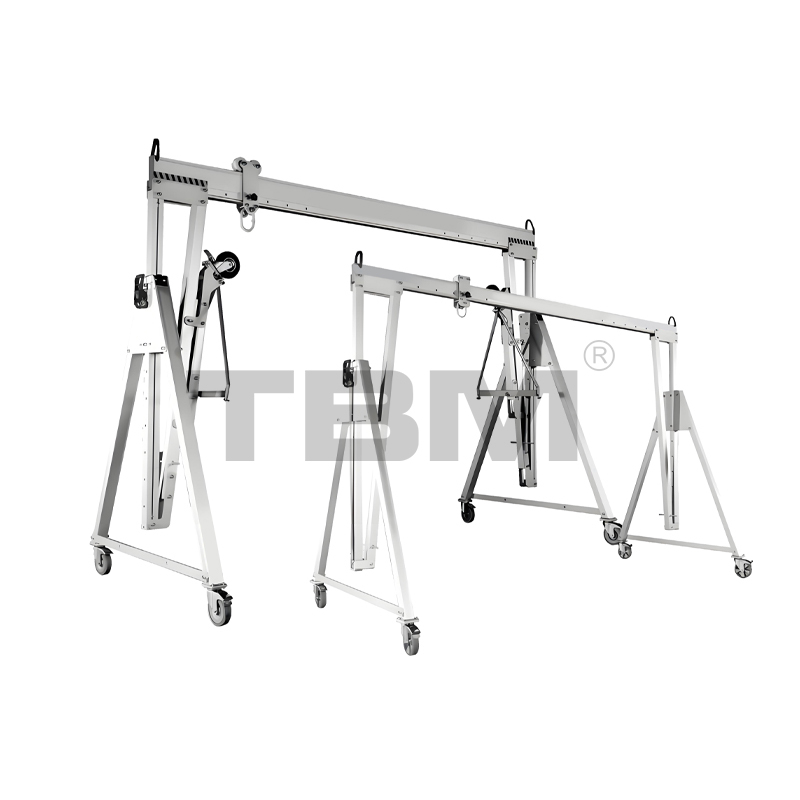

Rel Alat

Spesifikasi umum gantry paduan aluminium adalah sebagai berikut:

Memuat Lebar Ketinggian yang dapat disesuaikan Tipe Lintasan Catatan Khusus
250KG 2000mm 1800-2600mm Lipat
Memperbaiki 		Warna default Warna paduan aluminium
500KG 2300mm 2600-3300mm
1000KG 3000mm 3200-4300mm
2000KG 4000mm Tersedia ukuran lain
